| 品牌：现代 | 产品特性：数字杯突仪 | 是否进口：否 |
| 产地：上海 | 加工定制：否 | 型号：TCB-II |
| 产品规格：顶头钢球直径20mm | 外形尺寸：0mm | 重量：24Kg |

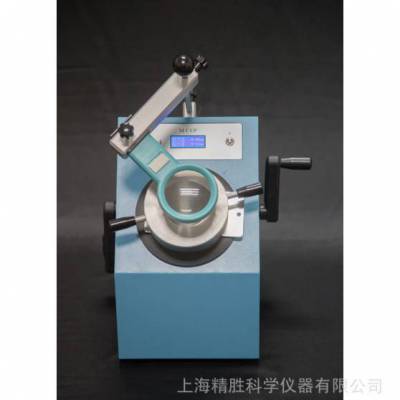

TCB-II数字型杯突仪
一、概述：
杯突仪通常用于评价色漆、清漆及其相关产品涂层在逐渐凸起变形过程中，其抗开裂或抗底材脱离的性能。TCB-II型杯突仪符合*** 1520:2006***（相关的标准是GB/T 9753-2007），其原理是将试板用开孔的固定环从上压紧；然后将球形顶头以缓慢的速度从下往上顶压试板，使试板在固定环中间形成半球形凸起变形；通过放大镜目视观察凸起试板是否出现开裂或从底材脱离现象，以初始出现开裂或从底材脱离现象时的凸起高度作为评估指标。TCB-II型杯突仪操作面采用倾斜布局，便于观察；采用侧面轮式摇手升降球形顶头，操作更平稳，且可以左右换装；显示采用液晶屏，同时显示杯突值（当前顶升值）和摇动值（用正负值指示顶头的当前位置）；开机即可使用，对试板没有导电的要求，也不用每次开机校零，顶升过程中后退以后再继续顶升也是可以的。
杯突仪是用于化工原料检测过程的，用户在使用前应当按相关安全规定建立适当的安全和卫生防护措施并确定规章制度。与化工原料接触有关的安全问题应当由用户予以确立，不属本说明书的说明范围。
二、主要技术参数：
顶头钢球直径 | 20mm |
顶升高度 | 10mm |
高度显示位数 | 00.00mm（分度0.01mm） |
高度显示精度 | 0.05mm |
摇手顶升速度 | 0.20mm/r |
***试板尺寸 | 70×70×0.30~1.25mm（长×宽×厚） |
顶头钢球直径 | 20mm |
重量 | 24kg |
三、使用方法：
1、放大镜架用于安装观察用放大镜（带光源）。调整安装好放大镜后，可以松开立杆底部的支紧螺丝，将放大镜架转到侧后，便于取放试板。试板压紧后，再把放 大镜转到观察位置。
2、操作台上方的转盘用于压紧试板，试板从侧面放入。
3、仪器侧面摇手用于升降顶头，摇动方向按面板示意图。摇手可以二侧换装，方便不同习惯人员操作。试验时以0.10~0.30mm/s（大致每秒摇半圈）的速度顶升。
4、杯突值为正的顶升值，当顶头下降到零位及以下时，自动归零，此时可以装、取试板。由于有了杯突值的指示，顶升过程中后退以后再继续顶升也不会影响 读数。
5、可以按规定的杯突高度进行试验，达到规定高度后按观察结果评定其“通过”或“未通过”。
6、也可记录初始出现开裂或脱离底材时的顶升高度做为杯突试验结果。
7、仪器背面的按钮用于中英文显示切换，按钮压下为中文显示，弹起为英文显示。
8、仪器开机即可使用，如需校准请看下节。
