| 品牌：现代 | 产品特性：油墨干固仪 | 是否进口：否 |
| 产地：上海 | 加工定制：否 | 型号：ZGY |
| 产品规格：加压轮质量:100g | 外形尺寸：500×200×220mm | 重量：17Kg |
| 产品用途：提供了油墨干燥时间的一种测定方法 |

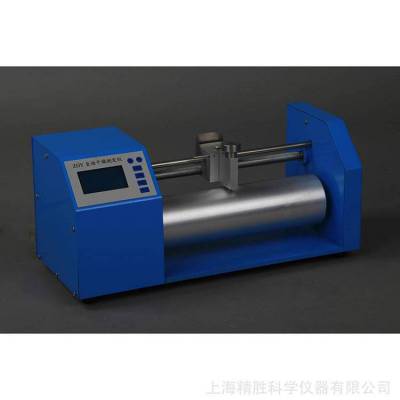

ZGY自动干燥测定仪
一、概述及安全注意事项：
ZGY型自动干燥测定仪（油墨干固仪）是按轻工业部标准QB562-83《油墨干性检验方法》的要求设计、制造的，提供了油墨干燥时间的一种测定方法。该标准是这样定义油墨干燥时间的：“在加入定量燥油的油墨刮样上在一定压力条件下，不使复在刮样上面的硫酸纸粘色所需时间即为油墨之干燥时间，以小时表示，试验是在标样与试样对比条件下进行。”
ZGY型自动干燥测定仪采用单片机控制技术，由液晶屏显示相关试验参数。对比用标准刮样、试验刮样以及覆盖的硫酸纸用胶粘带固定在自动干燥测定仪的圆滚筒上，圆滚筒按设定的转速缓慢旋转，加压轮在硫酸纸上压过并以恒定的比例沿圆滚筒轴向缓缓移动。通过计数硫酸纸上的粘色条数即可换算得油墨干燥时间。
ZGY型自动干燥测定仪是用于化工原料检测过程的，用户在使用前应当按相关安全规定建立适当的安全和卫生防护措施并确定规章制度。与化工原料接触有关的安全问题应当由用户予以确立，不属本说明书的说明范围。
二、主要技术参数：
1、使用电源：85~265V 50/60Hz
2、加压轮质量：100g
3、附加配重：100g
4、加压轮移动速度：2mm/r
5、测试定时(16档)：4～48h
6、圆滚筒全程圈数：120r
7、每转时间精度 ：±0.05s
8、外形尺寸(长×宽×高)：500×200×220mm
9、仪器重量：17kg
三、按键说明：
按键 | 说明 | 备注 |
“↑”、“↓”键 | 增、减1小时测试定时，在5～20小时间循环切换。 | 计时清零状态下有效 |
“计时清零”键 | 清除补偿计时、运转圈数和测试计时的显示数据。 | 圆滚筒停转时有效 |
“计时启停”键 | 启动、暂停补偿计时。 | 测试计时达到设定值后未清零、或加压轮触碰限位开关后无效 |
“运行”键 | 启动圆滚筒旋转，同时自动停止补偿计时。 | |
“停止”键 | 停止圆滚筒旋转，同时自动启动补偿计时。 |
四、测试操作概要：
1.试验温度25℃±1℃，相对湿度60%～70%。
2.打开仪器后面的电源开关，蜂鸣器发出“嘀”一声。
3.液晶屏依次显示开机界面，***后停留在主界面上。主界面如下
测试定时：20 小时
补偿计时：00:00:00
运转圈数：000.0
测试计时：00:00:00
4.根据预估的油墨干燥时间，调整“测试定时”（默认为20小时）。测试定时与圆滚筒每转时间（也即硫酸纸上相邻粘色条间隔时间）对照表如下：
测试定时（小时） | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
每转时间 （分钟） | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 |
测试定时（小时） | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
每转时间（分钟） | 6.5 | 7 | 7.5 | 8 | 8.5 | 9 | 9.5 | 10 |
5.按照下列比例在分析天平上称取试样及标准白燥油，充分调匀，以同样方法称取标样及标准白燥油充分调匀。油墨与燥油比例：
树脂墨：试样（或标样）油墨:标准白燥油=95:5
油型墨：试样（或标样）油墨:标准白燥油=90:10
6.将已调匀油墨标样和试样并列刮成约30厘米长的刮样；按“计时启停”键开始测试计时和补偿计时；然后将刮样覆盖硫酸纸一起包在自动干燥测定仪的圆滚筒上，用胶粘带固定好。
7.将加压轮移至螺杆的右边，压于覆盖有硫酸纸的刮样上；按“运转”键启动圆滚筒旋转（补偿计时会自动停止），加压轮开始划痕。
8.在运转过程中可以按“停止”键停止圆滚筒旋转（补偿计时会自动重启），以便观察划痕情况；然后再按“运转”键恢复圆滚筒旋转（补偿计时会自动停止）。
9.当“测试计时”达到“测试定时”值时、或加压轮触碰到左边的限位开关后，自动干燥测定仪会自动停止运行，蜂鸣三声并定格显示屏的显示。也可以在观察到加压轮已***划出墨痕后先按“停止”键，然后立即按“计时启停”键来停止圆滚筒运转，并定格“补偿计时”显示。
10.将硫酸纸取下检视墨痕间隔数，乘以每转时间再加上补偿计时数，即为油墨干燥时间。求出试样与标样干燥时间差，查验是否合适。
必须按“计时清零”键以清除显示，才能进行下一次测试。
五、使用、保养注意事项：
1.仪器应安放在远离强磁场、强电场、强电磁脉冲干扰的，稳固而又平整的实验室操作台面上。
2.测试完成后要重新调整“测试定时”，或开始新的测试前，必须用“计时清零”键清除前次测试的显示数据，否则相关按键无效。
3.对于干燥较快的油墨，可选择较短的“测试定时”，这样圆滚筒每转时间较短，可以增加干燥时间测定的分辨率。
4.操作完毕及时做好仪器的清洁工作；使用一定时间后，适时给仪器运动部分添加润滑油。
5.关闭仪器后面的电源开关后，重新打开前请等待10秒钟，否则易造成显示错乱。如使用中偶然发生显示错乱，请关闭电源等待10秒后重启即可。
